七氟丙烷压力显示器指针在绿区就是正常的吗?

发布时间:2022-07-12 17:08:29浏览次数:180

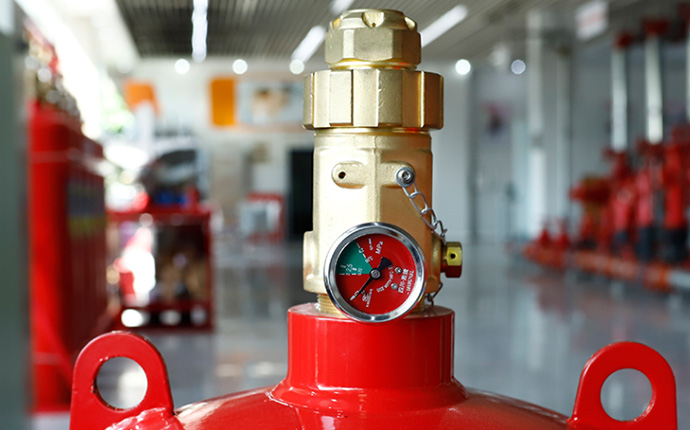

七氟丙烷灭火剂瓶组的压力表指针在绿区,并不一定是正常的,要结合防护区环境温度综合判断。



压力显示器的标度盘的最大工作压力与最小工作压力范围用绿色表示

七氟丙烷灭火剂瓶组的压力显示器的标度盘的最大工作压力与最小工作压力范围用绿色表示,在相关产品标准中都有明确规定.具体条文附后。

气体灭火系统及部件 GB25972-2010

5.14.2.2 标度盘要求

5.14.2.2.1 标度盘的零位、贮存压力、最大工作压力、最小工作压力和测量范围上限的位置应有刻度和数字标志。

5.14.2.2.2 标度盘的最大工作压力与最小工作压力范围用绿色表示,零位至最小工作压力范围、最大工作压力至测量上限范围用红色表示。

柜式气体灭火装置 GB16670-2006

5.12.2.2 标度盘要求

5.12.2.2.1 标度盘的零位、贮存压力、最大工作压力、最小工作压力和测量范围上限的位置应有刻度和数字标志。

5.12.2.2.2 标度盘的最大工作压力与最小工作压力范围用绿色表示,零位至最小工作压力范围、最大工作压力至测量上限范围用红色表示。

5.12.2.2.3 标度盘上应标出:生产单位或商标、产品适用介质、法定计量单位(MPa)、计量标志等。

悬挂式七氟丙烷气体灭火装置 XF13-2006

5.3 压力显示器

灭火装置应设置检漏装置,采用压力显示器检漏时,压力显示器应符合GA 400-2002的规定

GA 400-2002气体灭火系统及零部件性能要求和试验方法

5.13.2压力显示器5.13.2.1基本性能

5.13.2.1.1 压力显示器工作温度应不小于4.1规定的温度范围。

5.13.2.1.2压力显示器测量范围上限应不小于最大工作压力的1.1倍。5.13.2.1.3示值基本误差:

a)贮存压力点示值误差应不大于贮存压力的土4%;

b)最大工作压力点示值误差应不大于贮存压力的士8%;

c)最小工作压力点示值误差应不大于贮存压力的士8%;

d)零点和测量范围上限的示值误差应不大于贮存压力的±15%

5.13.2.2标度盘要求

5.13.2.2.1标度盘的零位、贮存压力,最大.工作压力,最小.工作压力和测量范围上限的位置应有刻度和数字标志。

5.13.2.2.2标度盘的最大工作压力与最小作压力范围用绿色表示,零位至最小工.作压力范围、最大工作压力至测量上限范围用红色表示。

灭火剂瓶组的压力表指针在绿区就是正常的吗?

并不一定,七氟丙烷灭火剂瓶组内的要来,与温度有关。从上述条文可知,压力表有最大工作压力,最小工作压力,分别对应着最大工作环境温度和最小工作环境温度。

也就是说,压力表指针在绿区所指的位置,正常情况下,与环境温度有关,假定是最小工作环境温度,指针指向绿区最左侧,是正常的。但是在最大环境物浓度下,指针指向的是绿区最左侧的话,则钢瓶压力可能有问题,这种情况下,在20摄氏度是,指针应该已经到绿区以左的红区了,说明压力偏低。

同样的,如果在最小工作环境温度时,指针指向绿区最右侧,说明灭火剂瓶组压力过高。

灭火剂瓶组的压力是否正常,指针在绿区时一个判定因素,但也要结合环境温度综合判断。
